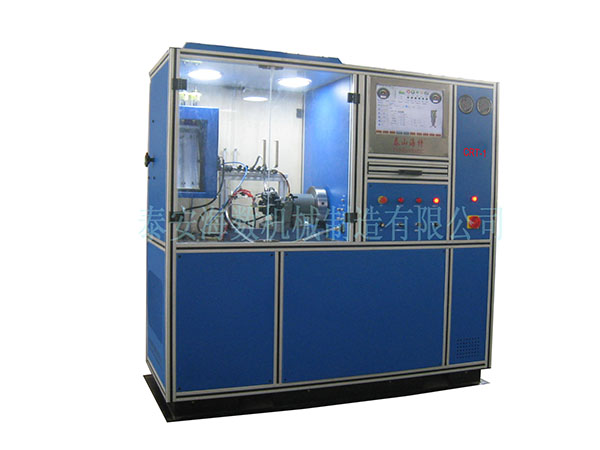

噴油器試驗臺技術參數

    一、功能:
    主要適用于鐵路DF系列內燃機車240,280柴油機噴油器進行下列三項性能試驗：①噴油器嚴密性能的試驗；②噴油器噴射（啟噴）壓力調整試驗；③噴油器噴射霧化性能試驗（即霧化質量狀況檢查）。

    二、特點：
    噴油器試驗臺作為噴油器試驗的專用試驗設備，依據國家有關標準進行設計制造。本試驗臺為噴油器提供了一種性能監測裝置，并在此基礎上評估主要工況以及維修工作的有效性。其特點主要有：機械或者液壓式夾緊壓封被試件；試驗信息：壓力、噴射頻率、噴射次數液晶屏數字顯示；啟噴峰值壓力數字記憶顯示；嚴密性,密封時間自動計時完成, 無需人工干預；指針壓力表、數字壓力表對照使用極具可靠性；液壓增壓供油支持試驗系統無噪音運行,清晰聆聽噴霧聲響。
試驗臺操作便捷，性能穩定，可靠性強，可長期無故障運行

    三、主要技術參數：
⑴.電  源：                 AC 380V/220V  50Hz  2.2kVA
⑵.機械或者液壓系統壓力              0～6.3 MPa
⑶.噴射頻率調整范圍               8～120 c/min
⑷.被試件夾緊作用力               21～45 kN
⑸.彈簧式壓力儀表精度             1.5 級
⑹.壓力傳感器精度                    0.5級
⑺.試驗燃油增壓折算系數           7.46
⑻.試驗臺自密封性能在40MPa下     壓力降＜1 MPa/3min
⑼.液壓油箱容積                   75 L
⑽.燃油油箱容積                   34 L
⑾.外形尺寸：                     1200×620×1375 mm
⑿.重    量：                     500 kg
