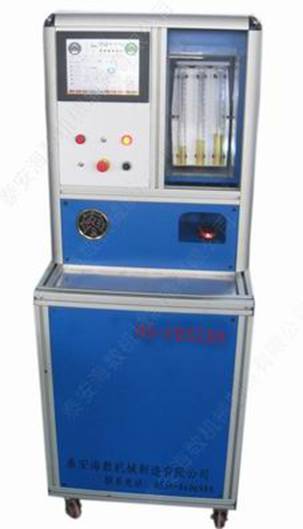

HS-CRS200高壓共軌系統試驗裝置

　HS-CRS200高壓共軌系統試驗裝置是泰安海數機械制造有限公司根據市場需求，新開發的經濟型共軌系統測試裝置。

  主要特點是：該裝置與普通試驗臺聯機可以完成共軌泵、共軌噴油器、共軌管等共軌系統的測試。投資少，見效快，易操作。是普通試驗臺的升級產品。既可以保持原普通試驗臺對歐Ⅱ普通機械式噴油泵的檢測，也可以實現對歐Ⅲ共軌系統的系列測試。

   通過控制系統用戶可以設定控制參數，試驗裝置模擬ECU輸出燃油噴射控制信號，驅動共軌高壓泵和共軌噴油器協同工作。本控制系統的噴油器驅動信號脈寬及頻率可調；可以實時測量軌道壓力，并具有高壓保護和短路保護功能。

　　可測試BOSCH(博世),DELPHI(德?tīng)柛?SPAN lang=EN-US>)，SIEMENS(西門子)，DENSO(電裝)等高壓共軌噴油器和噴油泵。

　　特點

　　01、多段電壓輸出自動控制，滿足不同共軌噴油器的驅動要求

　　02、LCD液晶顯示高壓共軌噴油器噴射頻率，驅動脈寬自動控制

　　03、自動控制待試噴油泵的流量調節閥，控制待試噴油泵的流量

　　04、自動實現油軌壓力、精度高達到±1MPa

　　05、開環或閉環控制方式手動可選

功能

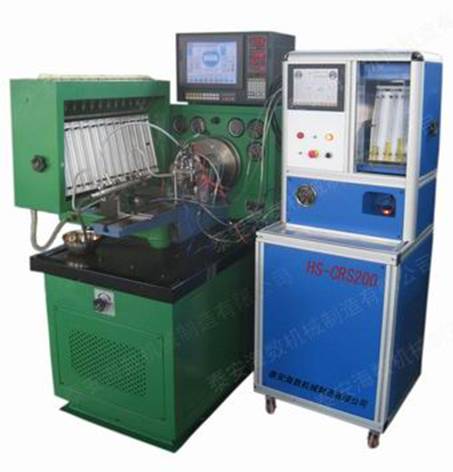

高壓共軌試驗裝置與普通噴油泵試驗臺聯機可實現以下功能：

01. 測量高壓共軌噴油器的大油量；

　　02. 測量高壓共軌噴油器的啟動油量；

　　03. 測量高壓共軌噴油器的回油量；

　　04. 測試軌道壓力

　　05. 測試共軌噴油器的噴油壓力

　　06. 測試共軌噴油器的噴霧錐角

　　07. 測試共軌噴油器的噴霧均勻性

　　08. 測試共軌油泵的密封性

　　09. 測試共軌油泵的供油壓力

10. 測試共軌油泵的回油量

11. 測試不同轉速下的各缸供油量

　　12. 靜態檢查各缸供油的時間

　　13. 檢查調速器性能

　　14. 分配泵電磁閥的試驗

　　15. 檢查氣動調速器性能

　　16. 檢查增壓補償器性能

　　17. 檢查分配泵的輸油供油能力

　　18. 測量分配泵泵體內壓

　　19. 檢查氣膜調速器負壓性能

　　20. 進行噴油泵的密封性試驗

　　21. 測量提前器提前角度

配置與參數

01.共軌高壓：0～250 MPa；

02.軌道高壓：0～180 MPa；

03.噴油泵供油量：0.2～9L/min；

04.噴油器供油量：0～200 CC/min；

05.可調試缸數：1～12

06.計算機控制、變頻調速；

　　07.轉速范圍：0-4000 rpm；

　　08.轉速預置十檔 ；

　　09.油溫控制：40±2℃；

　　10.直流電源：12/24V；

　　11.內置正負氣源：0～0.16MPa，-0.1～0 MPa；

　　12.VE泵內壓量程：0～0.25MPa；

　　13.提前角度(選裝)：0～10°

14.齒桿行程(選裝)：0～25

15.電源電壓：380/220V

16.主電機功率：7.5/11/15/18.5 KW

　　17.數據資料庫(選裝)

　　18.打印功能(選裝)

19.英文操作界面(選裝)
